Construir um semáforo utilizando Arduino e LEDs é uma maneira prática e criativa de explorar conceitos fundamentais de eletrônica, programação e automação. Este projeto, ideal para estudantes e entusiastas de tecnologia, simula o funcionamento de um semáforo real, alternando entre os sinais de trânsito para carros e pedestres.
A proposta combina aprendizado teórico e aplicação prática, permitindo compreender o uso de pinos digitais, temporizadores e lógica de controle. Além disso, o projeto pode ser facilmente expandido para incluir sensores e botões, tornando-o ainda mais interativo e próximo de um sistema utilizado nas cidades.
Nesta postagem, você aprenderá como configurar os LEDs, escrever o código necessário e entender os princípios por trás do funcionamento do semáforo, incentivando a experimentação e a personalização do projeto. Uma atividade ideal para makers que desejam unir educação e criatividade!
Lógica
Configuração Inicial (setup)
Configure os pinos 3, 5, 6, 9 e 10 como saídas.
Inicialize todos os LEDs:
Ligue os LEDs brevemente (1 segundo acesos e 1 segundo apagados) para realizar um teste inicial.
Ciclo Principal (loop)
Semáforo para carros: luz verde
Ligue o LED verde do semáforo de carros (pino 3).
Desligue o LED vermelho do semáforo de pedestres (pino 10).
Mantenha o estado por 5 segundos.
Transição para o semáforo de carros: luz amarela piscando
Desligue o LED verde do semáforo de carros.
Ligue e desligue o LED amarelo do semáforo de carros (pino 5) 6 vezes, com 500 ms entre cada piscada.
Semáforo para pedestres: luz verde
Ligue o LED vermelho do semáforo de carros (pino 6).
Ligue o LED verde do semáforo de pedestres (pino 9).
Mantenha o estado por 5 segundos.
Aviso para pedestres: luz verde piscando
Desligue o LED verde do semáforo de pedestres (pino 9).
Ligue e desligue o LED verde do semáforo de pedestres 6 vezes, com 500 ms entre cada piscada.
Retorno ao estado inicial
Desligue o LED vermelho do semáforo de carros.
Ligue o LED vermelho do semáforo de pedestres.
Ligue o LED verde do semáforo de carros.
Repita o ciclo.
Código escrito
// C++ code
//
void setup()
{
pinMode(3, OUTPUT);
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
pinMode(9, OUTPUT);
pinMode(10, OUTPUT);
analogWrite(3, 1);
analogWrite(5, 1);
analogWrite(6, 1);
analogWrite(9, 1);
analogWrite(10, 1);
delay(1000); // Wait for 1000 millisecond(s)
analogWrite(3, 0);
analogWrite(5, 0);
analogWrite(6, 0);
analogWrite(9, 0);
analogWrite(10, 0);
delay(1000); // Wait for 1000 millisecond(s)
}
void loop()
{
analogWrite(3, 1);
analogWrite(5, 0);
analogWrite(6, 0);
analogWrite(9, 0);
analogWrite(10, 1);
delay(5000); // Wait for 5000 millisecond(s)
analogWrite(3, 0);
analogWrite(5, 1);
delay(500); // Wait for 500 millisecond(s)
analogWrite(5, 0);
delay(500); // Wait for 500 millisecond(s)
analogWrite(5, 1);
delay(500); // Wait for 500 millisecond(s)
analogWrite(5, 0);
delay(500); // Wait for 500 millisecond(s)
analogWrite(5, 1);
delay(500); // Wait for 500 millisecond(s)
analogWrite(5, 0);
delay(500); // Wait for 500 millisecond(s)
analogWrite(5, 1);
delay(500); // Wait for 500 millisecond(s)
analogWrite(5, 0);
delay(500); // Wait for 500 millisecond(s)
analogWrite(5, 1);
delay(500); // Wait for 500 millisecond(s)
analogWrite(10, 0);
analogWrite(6, 1);
delay(5000); // Wait for 5000 millisecond(s)
analogWrite(9, 1);
analogWrite(6, 0);
delay(3000); // Wait for 3000 millisecond(s)
analogWrite(9, 0);
analogWrite(10, 1);
analogWrite(5, 0);
analogWrite(3, 1);
}

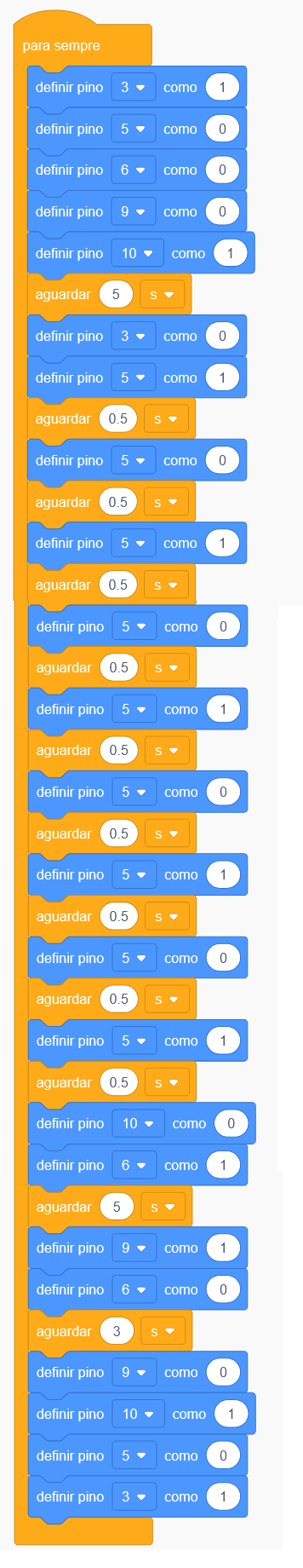

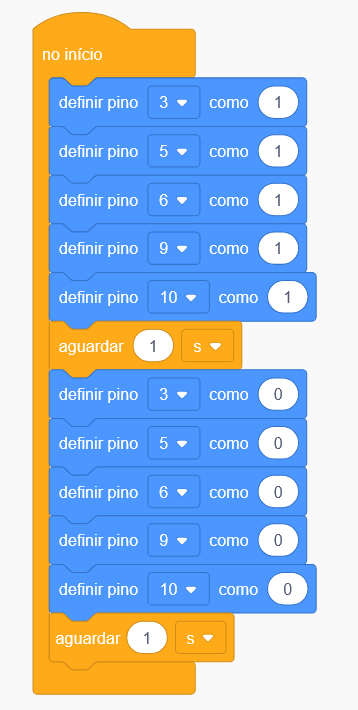

Código blocos
Inicial
Setup

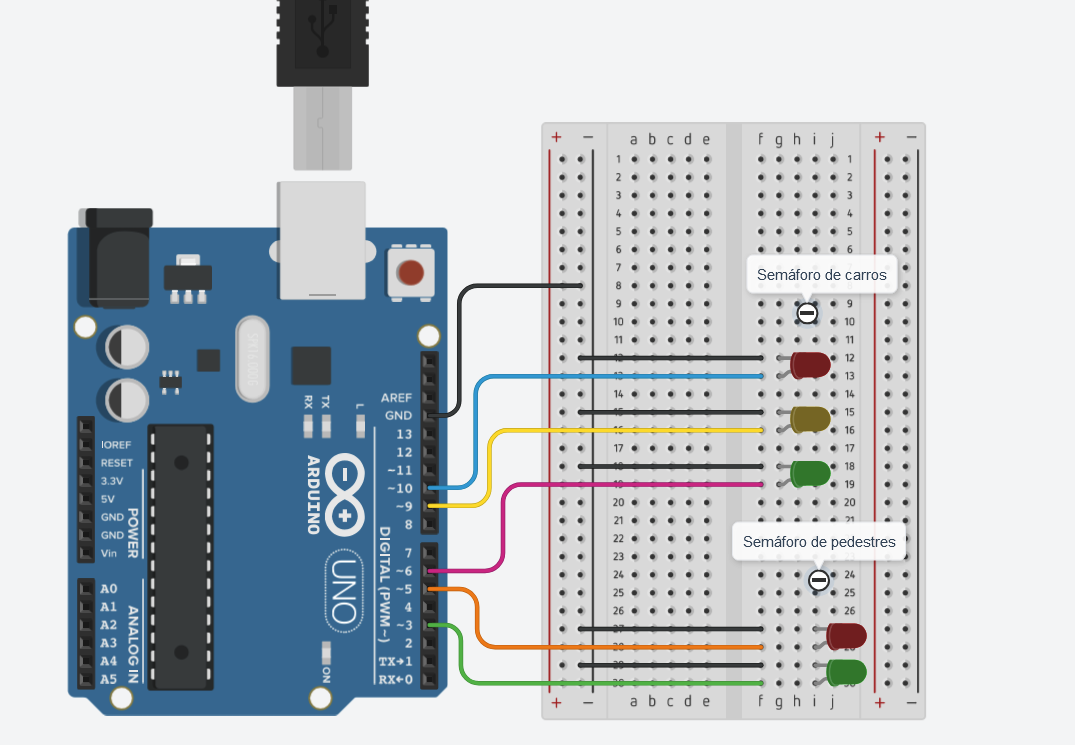

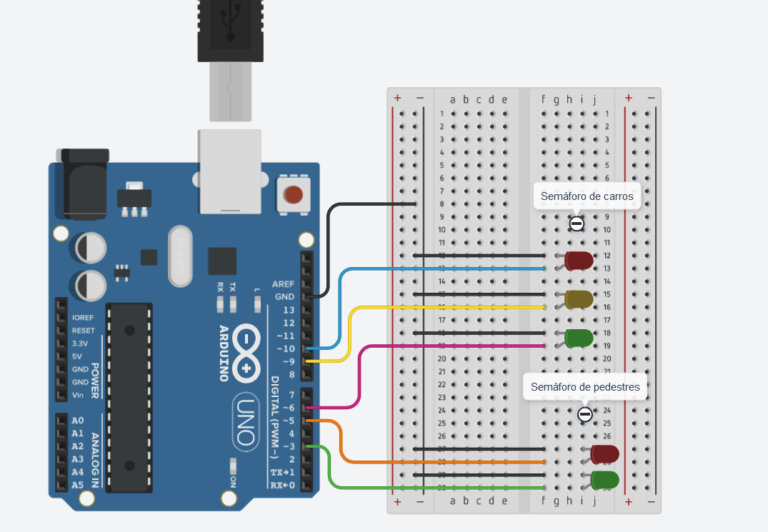

Circuito montado
Pinagem utilizada
Semáforo de Pedestres
Pino 3 (Digital PWM):
- Conectado ao LED verde do semáforo de pedestres.
- Indica que os pedestres podem atravessar a faixa de pedestres.
Pino 5 (Digital PWM):
- Conectado ao LED vermelho do semáforo de pedestres.
- Indica que os pedestres devem aguardar.
Semáforo de Carros
Pino 6 (Digital PWM):
- Conectado ao LED verde do semáforo de carros.
- Indica que os veículos podem seguir.
Pino 9 (Digital PWM):
- Conectado ao LED amarelo do semáforo de carros.
- Indica a transição de estado, alertando os motoristas para reduzir a velocidade.
Pino 10 (Digital PWM):
- Conectado ao LED vermelho do semáforo de carros.
- Indica que os veículos devem parar.
