Circuito elétrico em série e paralelo, utilizando o TinkerCad

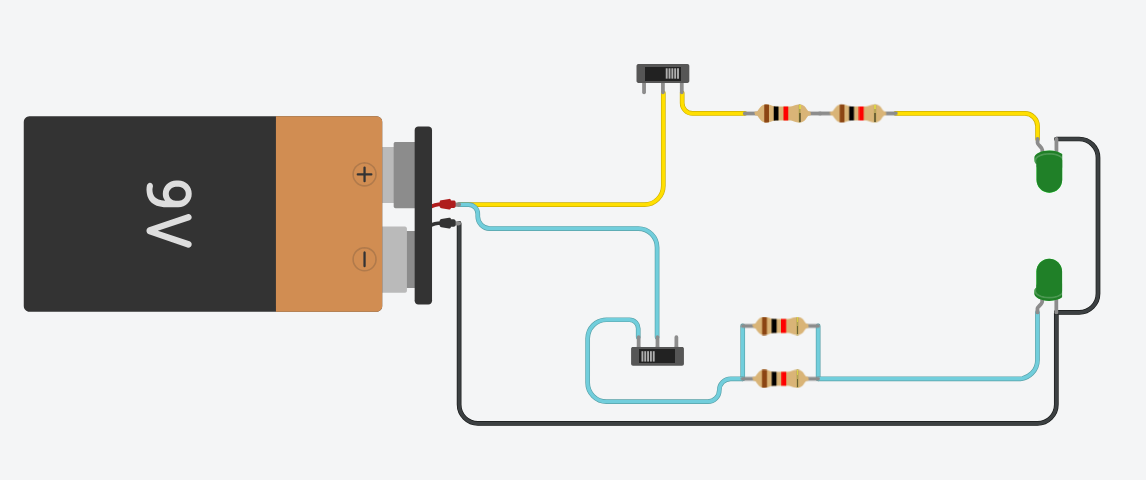

O circuito apresentado foi projetado para demonstrar a diferença entre conexões em série e em paralelo, utilizando componentes simples, como LEDs, resistores, interruptores e uma bateria de 9V. A lógica do desenvolvimento segue três princípios fundamentais da eletrônica: controle da corrente elétrica, divisão da tensão e acionamento independente de componentes.

1. Alimentação e Controle da Corrente

A fonte de energia utilizada é uma bateria de 9V, que fornece a tensão necessária para alimentar os LEDs. Como os LEDs são componentes sensíveis à corrente elétrica, resistores foram inseridos em série com cada LED para limitar a corrente e evitar danos. Esses resistores seguem a Lei de Ohm (U=R . I), garantindo que cada LED receba uma corrente segura para operação.

2. Divisão entre Circuitos em Série e Paralelo

O circuito apresenta duas configurações distintas:

• Ramo em Série (caminho superior da imagem): Neste trecho, os resistores e o LED estão ligados um após o outro. Isso significa que a corrente elétrica é a mesma para todos os componentes, mas a tensão é dividida entre os resistores e o LED. Essa configuração demonstra o efeito da queda de tensão ao longo do circuito.

• Ramo em Paralelo (caminho inferior da imagem): Aqui, os componentes estão conectados em ramos separados que partem do mesmo ponto de alimentação. Neste caso, a tensão é a mesma em cada LED, mas a corrente se divide entre os ramos. Esse tipo de conexão é ideal para permitir que os LEDs funcionem independentemente um do outro.

3. Controle com Interruptores

Para aumentar a interatividade e a flexibilidade do circuito, dois interruptores foram inseridos. Esses componentes permitem controlar separadamente cada segmento do circuito:

• O primeiro interruptor controla o circuito em série, ativando o LED conectado a ele.
• O segundo interruptor aciona o circuito em paralelo, permitindo ligar ou desligar seu LED sem afetar o restante do sistema.

Essa implementação demonstra na prática como interruptores podem ser usados para criar circuitos independentes dentro de um mesmo sistema elétrico.

4. Distribuição da Energia e Impacto na Iluminação

Devido à maneira como a tensão e a corrente são distribuídas nos circuitos em série e paralelo, é possível notar diferenças no brilho dos LEDs:

• No circuito em série, a tensão é dividida entre os componentes, resultando em um LED com brilho menor.
• No circuito em paralelo, cada LED recebe a tensão total da fonte, o que faz com que seu brilho seja mais intenso e independente do outro.

Essa abordagem ilustra de forma prática como diferentes configurações de circuito impactam a performance dos dispositivos conectados.
